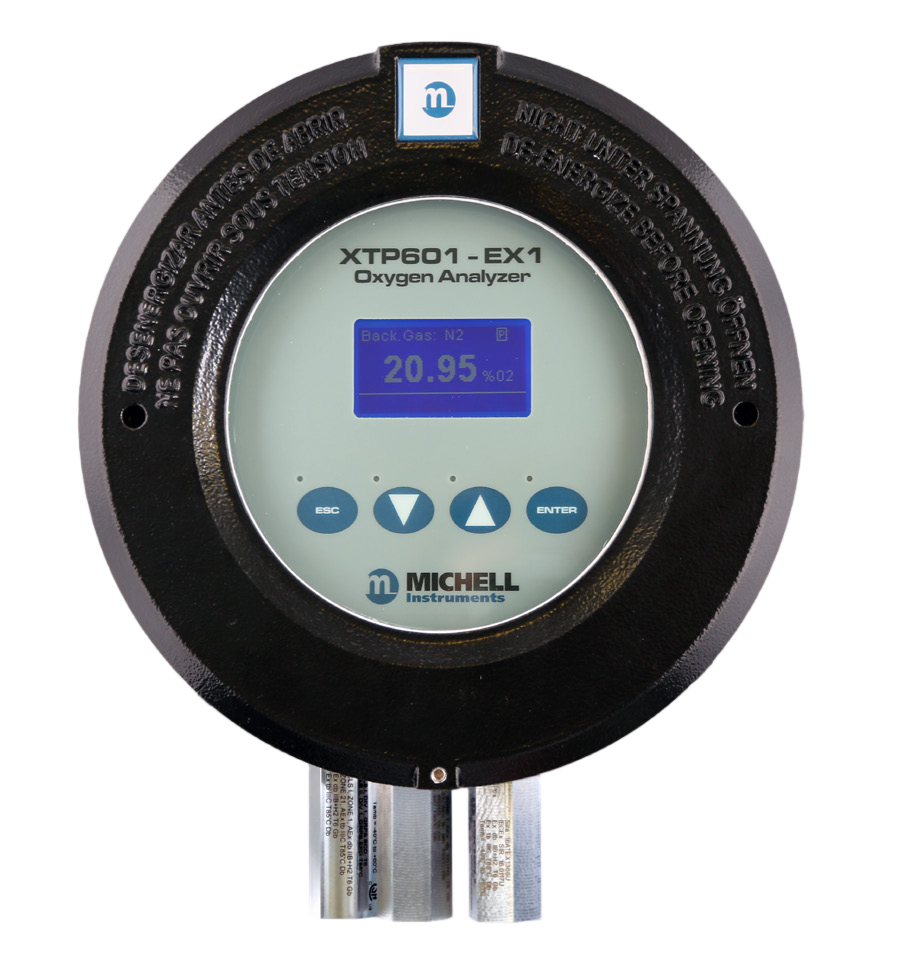

測量技術

熱磁氧傳感器

氣體

過程和非冷凝取樣含固體顆粒 <5μm>

量程

可選 0–0.5% 高達 0-50% 和 20, 80 或 90–99%

顯示分辨率

0.01% 從零開始的范圍

0.1% 無零點開始范圍

顯示類型

背光 LCD

精度（不包含無零點范圍）

±0.02% O2 或 <±1%>

精度（無零點范圍 (80/90 - 99%)）

±0.2% O2 或 <±1% 量程，取較大值="">

響應時間 (T90) ，HSR 功能需開啟

< 15="" 秒="">

重復性

量程的 ±0.2% 或 0.01% O2 取較大值

線性

量程的 ±0.5% 或 0.05% O2 取較大值

零點穩定性

每月量程的 ±0.25%

量程穩定性

每月量程的 ±0.25%

樣氣流速

100 ~ 600 ml/min

樣氣流動影響

GP1 和 GP3: 100 ~ 500 ml/min (0.2 ~ 1.06 scfh)

EX1, EX3 和 GP2: 270 ~ 330 ml/min (0.2 ~ 1.06 scfh)

樣氣壓力

0.75 ~ 2 BarA

樣氣溫度

5 ~ +55°C (+45°C 標準室 )

取樣室溫度

標準 +50°C (可選 +55°C 和 +60°C )

背景氣體

分析儀在過程背景氣體下校準，標準氣體: N2, CO2, CH4, H2 & 沼氣，根據需求其他氣體也可選

電氣參數

模擬輸入

2 路 4-20 mA 輸入

一路用于外置傳感器，可在屏幕上顯示

另一路用于過程工況的主動補償

模擬輸出

2 路 4-20 mA 輸出 (采用24V勵磁電壓供電 )

輸出范圍

主要范圍和儀表的校驗范圍一致

第二路用戶可配置范圍：0-99%

報警

2 路單極轉換 (SPCO) 繼電器數值報警 ( 250 V, 5 A )

數據記錄

用戶可通過數字通信采集分析儀的輸出信號

可存儲40個報警點和氧含量讀數的最小值，這些數據都帶有日期和時間說明

數字通信

基于 RS485 協議的MODBUS RTU

電源

24 V DC; 1.5 A

電纜入口

分析儀配有 3 x M20 電纜入口。電纜接頭，導管入口和堵頭作為附件提供

工作環境

環境溫度

5 ~ +55°C

大氣壓

750mbar ~ 1250mbar

機械參數

預熱時間

<25 分鐘="">

穩定時間

5 分鐘

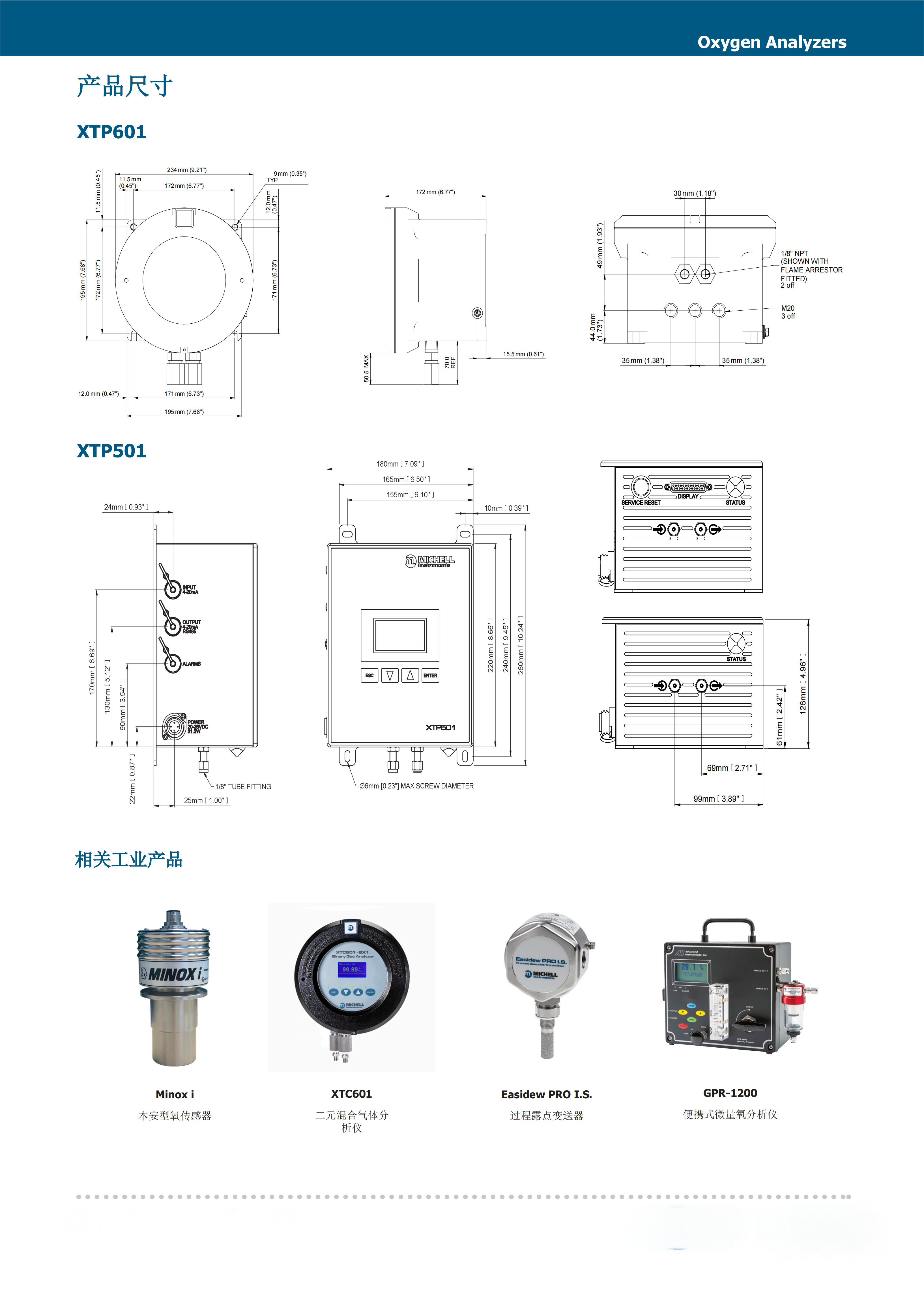

尺寸

234 x 234 x 172mm (w x d x h)

重量

9.7kg

接液材質

316 & 430F 不銹鋼，硅膠玻璃，鉑金，3M 2216，O型圈

O 型圈材質

氟橡膠、硅膠或Ekraz

氣體連接

EX1, EX3 & GP2: 1/8” NPT (內螺紋)

GP1 and GP3: 1/4” NPT (內螺紋)

防護等級

IP66, NEMA 4X

危險區域認證

ATEX/UKCA

II 2GD Ex d IIB+H2 T6 Gb

Ex tb IIIC T85°C Db IP66

IECEx

Ex d IIB+H2 T6 Gb

Ex tb IIIC T85°C Db IP66

每種 O型圈類型在ATEX/UKCA 和 IECEx 下溫度范圍

硅膠: Ta O-ring = -40°C ~ +60°C (北美溫度+50 ℃)

氟橡膠 ?: Ta O-ring = -15°C ~ +60°C (北美溫度+50 ℃)

Ekraz: Ta O-ring = -10°C ~ +60°C(北美溫度+50 ℃)

cQPSus

Class I, Division 1, Groups B,C,D, T6

TR CU Ex

1 Ex d IIB+H2 T6 Gb
